PC静音化対策1
ちょっと過去の話ですが、5月末から6月頭に掛けて実施した、PCの静音化対策作業の記録を2回に分けてアップします。

今回のお題「チップセットクーラーの交換」


元々の騒音の原因だった、このマザーのちっちゃなチップセットファンを丸ごと交換します。
作業対象マザーは、GIGABYTEのGA-8IPE1000pro2[865PE,Socket478]です。
ちなみに載ってるCPUはPentium4 2.6CGHz(Northwood)ですが、ケースが特殊でCPUの上に電源が覆いかぶさってるため、CPUクーラーを高さが低くて横から風を当てるAOpen製に換えて有ります。今ならmicroATXでやっちゃうところなんでしょうがね。ケースがマザー購入時期より古いので・・・。

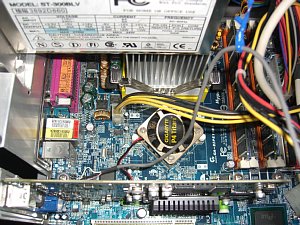

作業完了後の状態



作業1:クーラーの取り外し
ケースからマザーボードを取り外します。(と書くのは簡単ですが、ケースからの配線、AGP/PCI各カード、マザーボードその物を全部取り外しになるので、組立てをほぼやり直すのと変らない・・・。CPUクーラーまでは流石にそのままですが。)
チップセットクーラーは、プラスチックピンで止まっているので、マザーの裏側からラジペンでかしめて外します。(自分は1本だけどうしても外れなくて切っちゃいました)

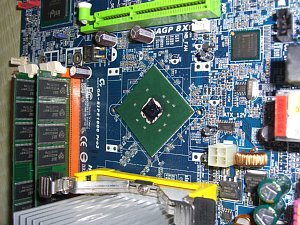

▽オリジナルクーラーを外した状態

▽外したクーラーの裏側


作業2:チップセットのスペーサー取り付け
そのまま取り付けると、ダイのコア欠けが怖いので、購入したチップセットに付属していたスペーサーを取り付けます。しかしそのままでは抵抗にかかってしまうので加工が必要でした。
▽スペーサーを抵抗に合わせて内側を抜く


▽スペーサー貼り付けた後


作業3:シリコングリスの塗布
オリジナルヒートシンクには熱伝導シートが貼ってありましたがはがして役に立たないため、チップセットのダイにシリコングリスを塗ります。
ところが、塗るときにチューブからグリスがたれてちょうどダイのそばのチップ抵抗にグリスが・・・!導通しては大変なので、綿棒を使って一生懸命ふき取りました(汗)
かなり焦ってたので写真ありません(笑)

作業3:ヒートシンクの取り付け
最大のヤマ場、ヒートシンクの取り付けです。
こちらも同じようなプラスチックピンでヒートシンクを取り付けます。
が、ダイがむき出しなので、変に力が偏ってコア欠けしないように注意を払って、かつ力いっぱいピンを押し込むのが大変です。
これまた片方がなかなか入らず、結局最後は頭少しだけ入った状態でマザー裏からラジペンで摘んで引っ張りました。
▽ヒートシンク取り付け完了後


作業4:ファンの取り付け
ヒートシンクだけでも使用できる製品ですが、夏場に熱暴走しても困るので一応付属のファンも取り付けます。
ファン自体は簡単にねじで取り付けできる構造になってました。おかげでファンだけを交換することもできるので、将来ファンの故障でまた騒音が発生しても今度は処置が簡単です。

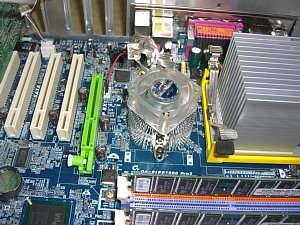

▽ファン取り付け後


あとはマザー・カード類・配線を元通りにして完了です。

作業結果
組み付けをして稼動させてみると、見事チップセットファンは静かになりました。
ところが、PCをしばらく稼動させているとまたもや異音が聞こえます。
どうやらケース前方に取り付けられた8cmFANも異音を発生しているようですorz
というわけで、次回はこれを新しい静音タイプに交換します。
